だんねつくん

  • 屋根部の省エネ対策・断熱性向上

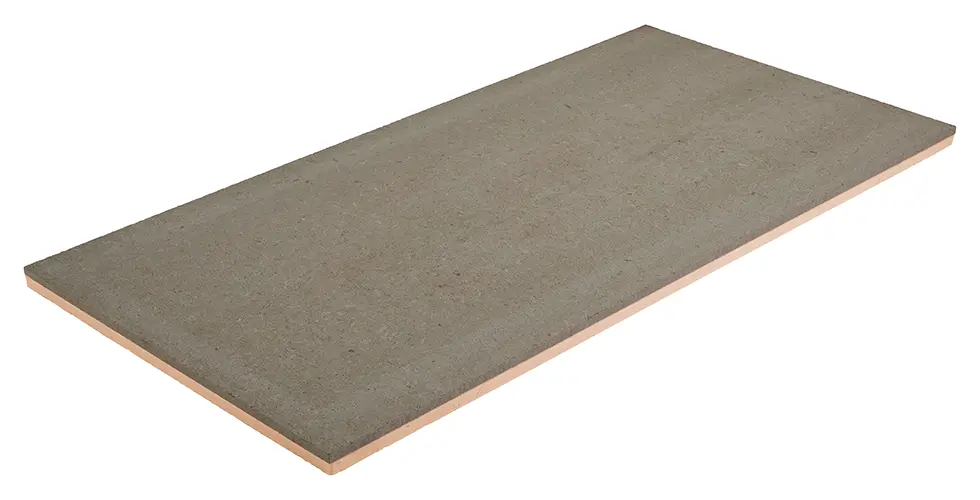

    安定した品質で数々の実績を積むセンチュリー耐火野地板と高性能断熱材のフェノールフォームとの複合板です。

  • WORKS

    施工例

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

  • FEATURES

    特長


    優れた断熱性

    センチュリー耐火野地板と断熱性に優れたフェノールフォームを複合した商品。
    フェノールフォームは、経時変化を抑える高ガスバリア性と高い独立気泡率で、長期にわたって優れた断熱性を維持します。


    安心の耐燃焼性

    センチュリー耐火野地板は、[H12建設省告示1401号準不燃材料適合品]で、フェノールフォームは、炎にあてても炭化するだけで、燃え広がりません。
    さらにフェノールフォーム不燃タイプは、両面にアルミ面材張りをした国土交通大臣認定の不燃材料で、内装制限のある場所にもご使用いただけます。


    健康に配慮した
    「F☆☆☆☆」製品

    シックハウス規制最高ランクのF☆☆☆☆の自主表示品だから、面積制限を受けることなく使用できます。


    工期が短縮

    一度に断熱工事と野地板工事が可能となり、工期の短縮につながります。
    また施工時に断熱材が強風で飛ばされる心配もありません。

    屋根部の省エネ対策・断熱性能向上の建築ニーズにお応えして
    「だんねつくん」の断熱材の厚みラインナップを充実しました。

    改正省エネ法で、中規模の非住宅建築物(300m²以上)にも省エネ基準への適合義務が求められ、設備を含め建築物全体での省エネ・環境配慮が必須に。
    太陽光エネルギーによる熱を多く受ける屋根部は、屋内側への熱侵入量も多くなる部位で、屋根の断熱性能を上げることは屋内の設備負荷を軽減することにつながります。

    改正省エネ法の概要

    建築物(非住宅)
    大規模
    (2,000m²以上)
    適合義務制度の対象を拡大
    [中規模建築物を新たに追加]
    中規模
    (300m²以上2,000㎡未満)
    小規模
    (300m²未満)
    建築士から建築主への
    説明義務制度を創設

    幅広いラインナップで建築用途に対応

    建設地や建築物用途によって求められる断熱性能が異なるため、建築物に適した屋根下地を選択できるよう、断熱材(フェノールフォーム)の厚みを12~66mmまで幅広く揃えました。

    だんねつくん断面

    だんねつくん(フェノールフォーム複合耐火野地板)

    mark_f.jpg mark_juchu.gif マークの説明はこちら


    一般タイプ(フェノールフォーム複合耐火野地板)

    品 番 CPN1800P12
    CPN1800J25
    CPN1800J30 mark_orders.svg CPN1800J35 mark_orders.svg
    厚み 硬質木片セメント板
    18mm+
    フェノールフォーム12mm
    硬質木片セメント板
    18mm+
    フェノールフォーム25mm
    硬質木片セメント板
    18mm+
    フェノールフォーム30mm
    硬質木片セメント板
    18mm+
    フェノールフォーム35mm
    寸 法 30×910×1820mm 43×910×1820mm 48×910×1820mm 53×910×1820mm
    標準価格(税抜) 9,500円/枚
    5,736円/m²
    10,400円/枚
    6,279円/m²
    11,700円/枚
    7,064円/m²
    13,000円/枚
    7,849円/m²
    重 量 約38kg/枚 約39kg/枚
    梱 包 20枚パレット積み 15枚パレット積み
    備 考 ご発注ロット 180枚~

    品 番 CPN1800J40 mark_orders.svg CPN1800J45 mark_orders.svg CPN1800J50 mark_orders.svg CPN1800J60 mark_orders.svg
    厚み 硬質木片セメント板
    18mm+
    フェノールフォーム40mm
    硬質木片セメント板
    18mm+
    フェノールフォーム45mm
    硬質木片セメント板
    18mm+
    フェノールフォーム50mm
    硬質木片セメント板
    18mm+
    フェノールフォーム60mm
    寸 法 58×910×1820mm 63×910×1820mm 68×910×1820mm 78×910×1820mm
    標準価格(税抜) 14,300円/枚
    8,634円/m²
    15,400円/枚
    9,298円/m²
    16,700円/枚
    10,083円/m²
    19,100円/枚
    11,532円/m²
    重 量 約39kg/枚 約40kg/枚
    梱 包 12枚パレット積み 10枚パレット積み
    備 考 ご発注ロット 180枚~

    品 番 CPN1800J66 mark_orders.svg 現行品番
    CPN2500P12 mark_orders.svg
    新品番
    CPA2500P12 mark_orders.svg
    現行品番
    CPN2500J25 mark_orders.svg
    新品番
    CPA2500J25 mark_orders.svg
    現行品番
    CPN2500J30 mark_orders.svg
    新品番
    CPA2500J30 mark_orders.svg
    厚み 硬質木片セメント板
    18mm+
    フェノールフォーム66mm
    硬質木片セメント板
    25mm+
    フェノールフォーム12mm
    硬質木片セメント板
    25mm+
    フェノールフォーム25mm
    硬質木片セメント板
    25mm+
    フェノールフォーム30mm
    寸 法 84×910×1820mm 37×910×1820mm 50×910×1820mm 55×910×1820mm
    標準価格(税抜) 20,600円/枚
    12,438円/m²
    11,500円/枚
    6,944円/m²
    12,400円/枚
    7,487円/m²
    13,500円/枚
    8,151円/m²
    重 量 約40kg/枚 約49kg/枚 約53kg/枚 約49kg/枚 約54kg/枚 約49kg/枚 約54kg/枚
    梱 包 10枚パレット積み 20枚パレット積み 15枚パレット積み
    備 考 ご発注ロット 180枚~ ご発注ロット 180枚~

    品 番 現行品番
    CPN2500J35 mark_orders.svg
    新品番
    CPA2500J35 mark_orders.svg
    現行品番
    CPN2500J40 mark_orders.svg
    新品番
    CPA2500J40 mark_orders.svg
    現行品番
    CPN2500J45 mark_orders.svg
    新品番
    CPA2500J45 mark_orders.svg
    厚み 硬質木片セメント板
    25mm+
    フェノールフォーム35mm
    硬質木片セメント板
    25mm+
    フェノールフォーム40mm
    硬質木片セメント板
    25mm+
    フェノールフォーム45mm
    寸 法 60×910×1820mm 65×910×1820mm 70×910×1820mm
    標準価格(税抜) 14,700円/枚
    8,876円/m²
    15,900円/枚
    9,600円/m²
    17,100円/枚
    10,325円/m²
    重 量 約50kg/枚 約54kg/枚 約50kg/枚 約54kg/枚 約50kg/枚 約55kg/枚
    梱 包 12枚パレット積み
    備 考 ご発注ロット 180枚~

    品 番 現行品番
    CPN2500J50 mark_orders.svg
    新品番
    CPA2500J50 mark_orders.svg
    現行品番
    CPN2500J60 mark_orders.svg
    新品番
    CPA2500J60 mark_orders.svg
    現行品番
    CPN2500J66 mark_orders.svg
    新品番
    CPA2500J66 mark_orders.svg
    厚み 硬質木片セメント板
    25mm+
    フェノールフォーム50mm
    硬質木片セメント板
    25mm+
    フェノールフォーム60mm
    硬質木片セメント板
    25mm+
    フェノールフォーム66mm
    寸 法 75×910×1820mm 85×910×1820mm 91×910×1820mm
    標準価格(税抜) 18,400円/枚
    11,110円/m²
    20,800円/枚
    12,559円/m²
    22,300円/枚
    13,465円/m²
    重 量 約50kg/枚 約55kg/枚 約51kg/枚 約55kg/枚 約51kg/枚 約56kg/枚
    梱 包 10枚パレット積み 9枚パレット積み
    備 考 ご発注ロット 180枚~

    不燃タイプ(不燃フェノールフォーム複合耐火野地板)

    品 番 CPN1800F25 mark_orders.svg 現行品番
    CPN2500F25 mark_orders.svg
    新品番
    CPA2500F25 mark_orders.svg
    厚み 硬質木片セメント板18mm+
    フェノールフォーム不燃タイプ25mm
    硬質木片セメント板25mm+
    フェノールフォーム不燃タイプ25mm
    寸 法 43×910×1820mm 50×910×1820mm
    標準価格(税抜) 13,900円/枚
    8,393円/m²
    16,000円/枚
    9,661円/m²
    重 量 約38kg/枚 約49kg/枚 約54kg/枚
    梱 包 20枚パレット積み

    ・掲載の価格はメーカー希望小売価格です。消費税・工事費・運賃などは含まれておりません。・実物の色柄と異なる場合がございます。
    現行品番(青字)の在庫がなくなり次第、新品番(赤字)を販売します。詳しくは最寄りの弊社営業所にお問い合わせください。

    フェノールフォーム不燃タイプ(不燃材料認定品) NM-3815

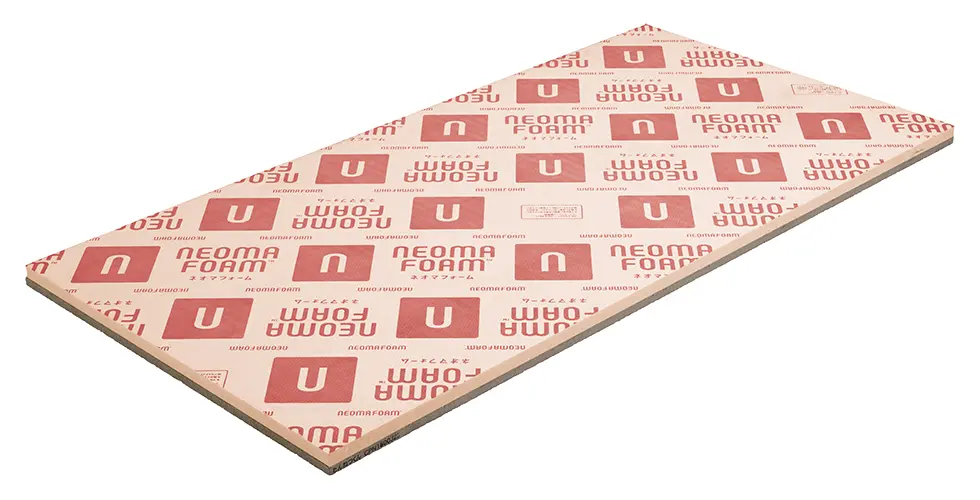

    ※本製品に使用しているフェノールフォームは、旭化成建材株式会社製造によるネオマフォームです。
    (JIS A 9521フェノールフォーム断熱材1種2号CII F☆☆☆☆ S)

    技術資料

    断熱性能

    品番 総厚 熱伝導率 熱抵抗※1 熱貫流率※2
    mm W/(m・K) m²・K/W W/(m²・K)
    硬質木片セメント板 フェノールフォーム
    CPN1800P12 30 0.15 0.02 0.720 1.176
    CPN1800J25/CPN1800F25 43 1.370 0.667
    CPN1800J30 48 1.620 0.571
    CPN1800J35 53 1.870 0.500
    CPN1800J40 58 2.120 0.444
    CPN1800J45 63 2.370 0.400
    CPN1800J50 68 2.620 0.364
    CPN1800J60 78 3.120 0.308
    CPN1800J66 84 3.420 0.282
    CPN2500P12/CPA2500P12 37 0.767 1.115
    CPN2500J25/CPA2500J25
    CPN2500F25/CPA2500F25
    50 1.417 0.647
    CPN2500J30/CPA2500J30 55 1.667 0.557
    CPN2500J35/CPA2500J35 60 1.917 0.489
    CPN2500J40/CPA2500J40 65 2.167 0.435
    CPN2500J45/CPA2500J45 70 2.417 0.393
    CPN2500J50/CPA2500J50 75 2.667 0.358
    CPN2500J60/CPA2500J60 85 3.167 0.303
    CPN2500J66/CPA2500J66 91 3.467 0.278

    測定機関 CPN1800:ニチハ(株)性能評価センター/CPN2500:(一財)建材試験センター

    ※1 熱抵抗:Rc = d/λ  d: 厚さ(m) λ: 熱伝導率(W/(m・K))
    ※2 熱貫流率:U = 1/(Ri+Rc+Ro) Ri: 屋内側熱伝達抵抗 0.09 Ro: 屋外側熱伝達抵抗 0.04
    (屋内側・屋外側熱伝達抵抗は平成28年省エネルギー基準より。)

    century_caution.svg 変色注意
    ・各製品は紫外線により変色する恐れがありますので、室内側の使用であってもフォーム部分および不織布面が露出する使用は避けてください。 保管中や施工中も含め、養生するなど配慮してください。なお、変色による著しい性能低下は認められていません。

    century_caution.svg だんねつくん 設計・施工上のご注意
    ・屋根30分耐火構造の仕様で設計する場合には、ご利用になる大臣認定番号の仕様に従って設計してください。
    詳しくは認定書別添資料または最新の専用カタログでご確認ください。
    ・耐火野地板の施工にあたっては、安全確保に留意し、踏み抜き防止や墜落防止などの措置をとってください。・製造方法上、目地が目立つ場合がありますので、目地部にTジョイナーなどを使用することをおすすめします。


    耐火構造認定番号

    国土交通大臣認定30分耐火構造(屋根) 屋根葺材例
    センチュリー
    耐火野地板

    まげのじくん
    FP030RF-1834-2(1) 化粧スレート
    FP030RF-1763-2(1) ステンレス鋼板
    めっき鋼板
    伸銅品
    チタン展伸材
    FP030RF-1763-2(2)※1 ステンレス鋼板
    めっき鋼板
    伸銅品
    チタン展伸材
    FP030RF-1997(1) アルミニウム合金板
    めっき鋼板
    ステンレス鋼板
    銅合金板
    チタン板
    だんねつくん

    FP030RF-0099-2※2 かわら
    化粧スレート
    金属板
    FP030RF-1779-1(2)※1 ステンレス鋼板
    めっき鋼板
    伸銅品
    チタン展伸材
    FP030RF-1751-1(2)※1
    FP030RF-1984 めっき鋼板
    ステンレス鋼板
    銅板
    チタン板
    ふくごうくん

    FP030RF-1058 ステンレス鋼板
    FP030RF-1660 めっき鋼板
    FP030RF-1661 伸銅品
    FP030RF-1662 チタン展伸材
    FP030RF-1666※1 めっき鋼板
    FP030RF-1667※1 ステンレス鋼板
    FP030RF-1668※1 伸銅品
    FP030RF-1669※1 チタン展伸材
    FP030RF-1670 アルミニウム板
    FP030RF-1672※1
    FP030RF-1997(2) アルミニウム合金板
    めっき鋼板
    ステンレス鋼板
    銅合金板
    チタン板

    ※1 屋根材に有機系断熱材金属板が使用できます。
    ※2 フェノールフォーム25mm厚以上のだんねつくんは、屋根材に有機系断熱材金属板が使用できます。

    性能規格値(JIS A 5404規格値)

    項目 単位 製品名 摘要
    CPN1800
    CPN1800D
    CPN1800HB
    CPA2500
    寸法
    許容差
    厚み mm +1.0 - 1.5 +1.0 - 2.0
    長さ mm +1 - 2 +1 - 2
    mm +1 - 2 +1 - 2
    かさ密度 g/cm³ 0.9以上 0.9以上 JIS A 5404
    曲げ破壊荷重 N 1270以上 2530以上 JIS A 1408
    曲げたわみ mm 8以下 6以下 JIS A 1408
    曲げ破壊荷重時
    の変位量
    難燃性 難燃2級 難燃2級 JIS A 1321

    物性値

    項目 単位 製品名 摘要
    CPN1800 CPA2500
    かさ密度 g/cm³ 1.24 1.14 JIS A 5404
    (平均値)
    含水率 % 8.8 10.7 JIS A 5404
    (平均値)
    曲げ破壊荷重 N 2391 4271 JIS A 1408
    (平均値)
    縦方向
    (3号曲げ)
    曲げ強さ N/mm² 12.00 10.45
    曲げヤング率 N/mm² 6.10×10³ 4.08×10³ JIS A 1408
    (平均値)
    縦方向
    ねじ頭
    引抜抵抗
    kN/本 2.58 3.43 JIS A 5905
    ねじ:φ4.1mm
    長さ65mm
    (平均値)
    ねじ
    引抜保持力
    kN/本 1.79 2.08 JIS A 5905
    ねじ:φ4.1mm
    長さ40mm
    貫通(平均値)

    測定機関:ニチハ(株)性能評価センター
