センチュリー耐火野地板

  • 日本の屋根を支える、耐火野地板のパイオニア

    施工実績が証明する高い品質。クオリティを追求する建築で力を発揮します。

  • WORKS

    施工例

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

    施工例タイトル施工例タイトル施工例タイトル施工例タイトル

  • FEATURES

    特長


    発売以来40年あまりの
    信頼と実績

    センチュリー耐火野地板は屋根葺材の種類を問わず、さまざまな建築物の屋根下地材に採用。
    日本建築学会「建築工事標準仕様書」JASS 12 屋根工事に種々屋根葺材の特殊工法(鉄骨下地)の野地板としても例示されています。


    優れた耐火性能・
    遮音性能・断熱性能

    多様な屋根葺材との組み合わせによる構造で、30分耐火構造(屋根)を取得。
    また、優れた遮音性能に加え、モルタルの約10倍もの断熱効果を発揮し、快適な空間づくりに貢献します。

    安定した品質による安全性

    センチュリー耐火野地板(硬質木片セメント板)は、高いねじ引抜強度、曲げ強度を有しています。
    施工時は、強靭で滑りにくく安全に施工でき、施工後も強度劣化が少なく安定した品質を保ち続けます。
    特にねじ保持力やねじ頭引抜抵抗力は、強度を保持し、風圧に高い抵抗力を有しています。


    曲面施工で、多様な
    屋根デザインを実現

    センチュリー耐火野地板は、曲面施工が可能で、さまざまなデザインに対応可能。
    18mm厚品は曲率半径8mまで、25mm厚品は曲率半径20mまでのアーチ状に施工できます。

    センチュリー耐火野地板(硬質木片セメント板)

    無塗装品:H12建設省告示1401号準不燃材料適合品
    塗装品:国土交通大臣認定準不燃材料 QM-0796

    mark_green.jpg mark_kokuji.gif icon_kokusan.gif マークの説明はこちら


    CPN1800 CPN2500

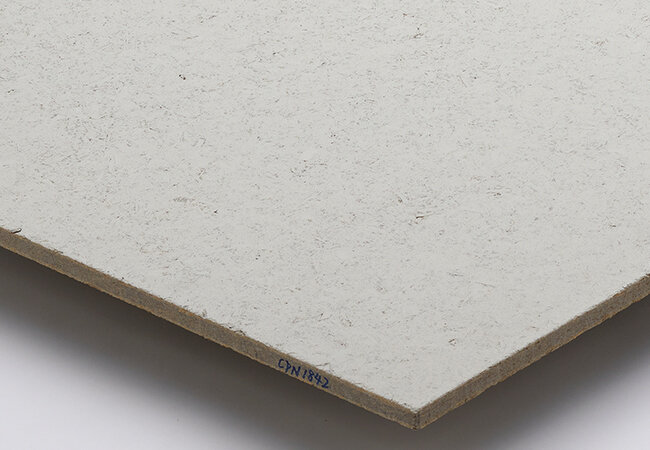

    CPN1842 クリーム


    CPN1851 ホワイト

    品 番 CPN1800 CPN2500 CPN1842 order_icon.png CPN1851 order_icon.png
    カラー 無塗装品 クリーム ホワイト
    寸 法 18×910×1820mm 25×910×1820mm 18×910×1820mm
    標準価格(税抜) 4,000円/枚
    2,415円/m²
    5,400円/枚
    3,260円/m²
    4,700円/枚
    2,838円/m²
    重 量 約37kg/枚 約48kg/枚 約37kg/枚
    梱 包 54枚パレット積み 40枚パレット積み 54枚パレット積み
    備 考 アクリル塗装(片面)
    ※塗装面が屋内側になるようご使用ください。

    ・掲載の価格はメーカー希望小売価格です。消費税・工事費・運賃などは含まれておりません。・実物の色柄と異なる場合がございます。

    技術資料

    ・測定に使用している試験体はセンチュリー耐火野地板単体(CPN1800、CPN2500)です。
    ・まげのじくんの場合、18mm厚品はCPN1800、25mm厚品はCPN2500と同じ数値となります(「曲面施工の可能な最小曲率半径」を除く)。
    ・だんねつくんおよびふくごうくんは複合商品となりますが、硬質木片セメント板部分の数値については、18mm厚品はCPN1800、25mm厚品はCPN2500と同じ数値となります。

    断熱性能

    項目 単位 製品名
    CPN1800 CPN2500
    熱伝導率 W/(m・K) 0.15 0.15
    熱抵抗※1 m²・K/W 0.120 0.167
    熱貫流率※2 W/(m²・K) 4.000 3.371

    測定機関:CPN1800:ニチハ(株)性能評価センター/CPN2500:(一財)建材試験センター

    ※1 熱抵抗:Rc = d/λ  d: 厚さ(m) λ: 熱伝導率(W/(m・K))
    ※2 熱貫流率:U = 1/(Ri+Rc+Ro) Ri: 屋内側熱伝達抵抗 0.09 Ro: 屋外側熱伝達抵抗 0.04
    (屋内側・屋外側熱伝達抵抗は平成28年省エネルギー基準より。)

    遮音性能

    項目 製品名
    CPN1800 CPN2500
    中心周波数[Hz] 音響透過損失[dB]
    125 26.2 28.3
    160 26.8 27.6
    200 29.0 29.6
    250 28.0 30.0
    315 28.6 30.2
    400 30.0 32.1
    500 31.8 33.5
    630 33.0 34.5
    800 34.4 35.4
    1000 34.5 34.2
    1250 32.4 30.6
    1600 27.7 29.4
    2000 29.5 33.9
    2500 35.0 38.1
    3150 38.9 41.7
    4000 42.9 45.3
    5000 46.3 48.8

    測定機関 : (一財)小林理学研究所

    century_graph.svg

    強度性能

    ■曲げ安全荷重設計基準

    屋根にかかる荷重には、集中荷重および等分布荷重があります。
    ●集中荷重...人間、施工時の屋根資材(屋根葺材、ルーフィングなど)
    ●等分布荷重...長期 : 屋根葺材、雪など 短期 : 風、雪など
    ※耐火野地板を施工する場合の荷重に対する安全なスパンは、下表を参考にしてください。
    ※湿潤時の強度は低下しますが(24時間吸水時70%程度)、完全に乾けば強度は復元します。

    曲げ試験
    積雪や風圧力などに対する基本的な強度を測定する試験。

    ■集中荷重(単純梁)

    項目 スパン
    (mm)
    製品名
    CPN1800 CPN2500
    短期 短期
    曲げ強さ安全荷重
    (N)
    455 3215 5119
    606 2414 3843

    ■荷重継続時間

    荷重 時間
    短期 5分相当
    短期(雪) 3日相当
    長期(雪) 3カ月相当
    長期 50年相当

    ■等分布荷重(2連続梁)

    項目 スパン
    (mm)
    製品名
    CPN1800 CPN2500
    短期 短期(雪) 長期(雪) 長期 短期 短期(雪) 長期(雪) 長期
    曲げ強さ安全荷重
    (N/m²)
    455 15531 12425 11105 6978 24725 19780 17678 12551
    606 8755 7004 5155 2953 13938 11151 9273 5312

    ■鉄骨下地への耐火野地板の留め付け強度

    下地垂木(鉄骨)への留め付けは、φ4mm以上のリーマ付きドリルねじまたはタッピンねじを使用してください。

    ●ねじの長さ...リーマ付きドリルねじの場合、長さが板厚+20mm程度のねじを使用してください。
    タッピンねじの場合、長さが板厚+15mm程度のねじを使用してください(先孔が必要)。

    ■ねじ頭引抜抵抗[ねじ:頭径8φ よび径4.1φ]

    項目 製品名
    CPN1800 CPN2500
    ねじ頭引抜抵抗
    (kN/本)
    平均値 2.58 3.43
    許容値 1.26 1.67

    ■鉄骨に対する引抜強度(平均値)[鉄骨:厚み2.3mm]

    項目 引抜強度
    (kN/本)
    下穴
    (mm)
    タッピンねじ 2.68 3.8
    リーマ付き
    ドリルねじ
    4.04

    耐火野地板へのねじの留め付け強度

    ■タッピンねじ引抜保持力[ねじ:よび径4.1φ 打込深さ:貫通]

    項目 製品名
    CPN1800 CPN2500
    ねじ引抜保持力
    (kN/本)
    平均値 1.79 2.08
    許容値 0.86 1.00
    ねじ頭引抜試験
    負圧の風圧力に対する耐火野地板自体の飛散に対する抵抗性を測定する試験。
    ねじ引抜試験状況
    負圧の風圧力に対する、耐火野地板に留め付けた屋根葺材の飛散に対する抵抗性を測定する試験。

    曲面加工

    ■曲面施工の可能な最小曲率半径

    項目 単位 製品名
    CPN1800 CPN2500
    板幅 mm 910 910 455
    最小曲率半径 m 8 20 11

    ※曲率半径が上表より小さい場合は、まげのじくんをご利用ください。

    century_curve.svg

    ■曲率半径と矢高の関係

    曲率半径 m 8 9 10 11 12 13 14 15 16 17 18 19 20
    矢高 mm 52 46 41 38 34 32 30 28 26 24 23 22 21

    century_caution.svg 物性値は測定値の平均値を表しており保証値ではありません。実際の設計においては安全率やばらつきを考慮した許容値を使用してください。


    耐火構造認定番号

    国土交通大臣認定30分耐火構造(屋根) 屋根葺材例
    センチュリー
    耐火野地板

    まげのじくん
    FP030RF-1834-2(1) 化粧スレート
    FP030RF-1763-2(1) ステンレス鋼板
    めっき鋼板
    伸銅品
    チタン展伸材
    FP030RF-1763-2(2)※1 ステンレス鋼板
    めっき鋼板
    伸銅品
    チタン展伸材
    FP030RF-1997(1) アルミニウム合金板
    めっき鋼板
    ステンレス鋼板
    銅合金板
    チタン板
    だんねつくん

    FP030RF-0099-2※2 かわら
    化粧スレート
    金属板
    FP030RF-1779-1(2)※1 ステンレス鋼板
    めっき鋼板
    伸銅品
    チタン展伸材
    FP030RF-1751-1(2)※1
    FP030RF-1984 めっき鋼板
    ステンレス鋼板
    銅板
    チタン板
    ふくごうくん

    FP030RF-1058 ステンレス鋼板
    FP030RF-1660 めっき鋼板
    FP030RF-1661 伸銅品
    FP030RF-1662 チタン展伸材
    FP030RF-1666※1 めっき鋼板
    FP030RF-1667※1 ステンレス鋼板
    FP030RF-1668※1 伸銅品
    FP030RF-1669※1 チタン展伸材
    FP030RF-1670 アルミニウム板
    FP030RF-1672※1
    FP030RF-1997(2) アルミニウム合金板
    めっき鋼板
    ステンレス鋼板
    銅合金板
    チタン板

    ※1 屋根材に有機系断熱材金属板が使用できます。
    ※2 フェノールフォーム25mm厚以上のだんねつくんは、屋根材に有機系断熱材金属板が使用できます。

    性能規格値(JIS A 5404規格値)

    項目 単位 製品名 摘要
    CPN1800 CPN2500
    寸法
    許容差
    厚み mm +1.0 - 1.5 +1.0 - 2.0
    長さ mm +1 - 2 +1 - 2
    mm +1 - 2 +1 - 2
    かさ密度 g/cm³ 0.9以上 0.9以上 JIS A 5404
    曲げ破壊荷重 N 1270以上 2530以上 JIS A 1408
    曲げたわみ mm 8以下 6以下 JIS A 1408
    曲げ破壊荷重時
    の変位量
    難燃性 難燃2級 難燃2級 JIS A 1321

    物性値

    項目 単位 製品名 摘要
    CPN1800 CPN2500
    かさ密度 g/cm³ 1.24 1.14 JIS A 5404
    (平均値)
    含水率 % 8.8 10.7 JIS A 5404
    (平均値)
    曲げ破壊荷重 N 2391 4271 JIS A 1408
    (平均値)
    縦方向
    (3号曲げ)
    曲げ強さ N/mm² 12.00 10.45
    曲げヤング率 N/mm² 6.10×10³ 4.08×10³ JIS A 1408
    (平均値)
    縦方向
    ねじ頭
    引抜抵抗
    kN/本 2.58 3.43 JIS A 5905
    ねじ:φ4.1mm
    長さ65mm
    (平均値)
    ねじ
    引抜保持力
    kN/本 1.79 2.08 JIS A 5905
    ねじ:φ4.1mm
    長さ40mm
    貫通(平均値)

    測定機関:ニチハ(株)性能評価センター
