RC造　外壁１時間耐火構造

吉野石膏「タイガーボード」と
旭ファイバーグラス「ライザーボード」「アクリアウール」、
ニチハ「COOL・モエンエクセラード（6尺・10尺品）」の
軽量外断熱工法で、外壁1時間耐火構造に対応（横張り限定）

外壁（非耐力）1時間耐火構造対応で、
大幅な軽量化と高い断熱性を実現した外壁システムです。

（耐火構造認定番号：FP060NE-0255（2））

日本のRC造のマンションでは、外壁をコンクリートで造り、室内側から断熱材を施工する内断熱工法が一般的ですが、海外では断熱材を厚くしやすく、建物の長寿命化・省エネルギー化を図りやすい、外断熱工法が広く採用されています。
日本国内でも、外断熱工法が採用されたマンションはありますが、建設コストの問題から、あまり普及していません。
そこで、外壁そのものの構造を見直すことで、コストを抑えつつ、非耐震壁に適した鋼製下地による高断熱の外壁システムを開発しました。

■FEISタイガーモエンの外断熱

内断熱から「軽量外断熱システム」へ！

マンション（集合住宅）におすすめです

1. 【軽い】RC造外壁重量比約85％減

外壁の下地をコンクリートから鋼製下地に置き換えることで、壁を大幅に軽量化しました。
壁長さ1mあたり「約1トン」の軽量化を図れるため、建物の重量負担を減らし、設計の自由度を高めます。

下記条件にて算出した値
RC造内断熱工法：壁厚180mm、二丁掛けタイル仕様、室内側GB-R12.5mm
FEISタイガーモエン：外壁モエンエクセラード16mm、屋外側下地＠455mm、室内側LGS＠455mm
断熱材：外断熱50mm、充填断熱100mm、その他は認定条件

2. 【暖かい】RC造内断熱工法に比べ約3倍の断熱性能

断熱材の標準厚さは150mm。一般的なRC造内断熱工法に比べて、約3倍の熱抵抗値となります。
また総壁厚は同じままで、断熱材を最大200mmまで厚くできるため、さらに高断熱化することも可能です。

下記条件にて算出した値
RC造内断熱工法：RC180mm＋現場発泡ウレタン35mm
従来外断熱工法：RC180mm＋外断熱としてライザーボード32㎏/m³ 50mm
FEISタイガーモエン：ライザーボード32㎏/m³ 50mm
＋充填アクリアウール16㎏/m³ 100mm いずれも外壁部分のみの評価

3. 【施工を簡略化】構造スリット不要

現場管理に手間のかかる構造スリット（耐震スリット）や、開口補強筋の設置も必要ありません。
柱・梁・スラブのコンクリート打設に注力でき、躯体工期の短縮や品質確保に有効です。

4. 【騒音を遮る】TLD-55（RC260mm厚相当）の優れた遮音性能

遮音性＆断熱性の両方を高めるため、鉄骨胴縁と内装鋼製下地にクリアランスを設けた独立下地を採用。
TLD-55（RC260mm厚相当）の優れた遮音性能を実現しました。

ALCパネル：
ALC100mm＋現場発泡ウレタン40mm＋GB-R 12.5×2枚
コンクリート：RC 180mm
FEISタイガーモエン：標準仕様
吉野石膏(株) 総合性能試験センターでの計測
TLD値は、音響試験室で測定された「外壁単体の遮音性能」です。
実際の建物では、外壁に開口部※が設けられます。
開口部※の遮音性能は外壁に比べて非常に小さく、音が透過しますので開口部※の遮音性能の向上、対策に十分配慮してください。（※開口部：窓サッシ・換気口など）

RC 180mm：質量則による計算値
その他：吉野石膏(株)総合性能試験センターでの計測

5. 【維持管理コストの低減】頻回なメンテナンスを抑制、タイル打診検査不要

紫外線による色あせを防ぎ、長期間にわたって美しい外観を保つニチハの外壁材「COOL」・「モエンエクセラード」。高耐候塗装「プラチナコート（30）」や外壁材どうしの左右接合部にシーリングを使わない「四方合いじゃくり」製品を使用することで、頻回なメンテナンスが抑えられ、維持管理コストを低減できます。
また、サイディング仕上げのため、定期修繕によるタイル全面打診検査が必要なく、タイルはく離の心配や、剥がれによる補修などの負担を軽減します。

6. 【建築コスト削減】コストパフォーマンスに優れ、快適性も向上

RC造内断熱工法のコストの過半を占めるコンクリートを強化せっこうボードと鋼製下地に置き換えてコストを大幅に抑えます。乾式施工によるコスト削減分を外断熱の充填断熱にまわすことで高性能化を図り、住環境を快適にします。

建築施工単価2020年1月版および、積算資料2020年1月版を参考とし、
建築地は東京、鉄筋は、D13-縦横＠200mmダブル、壁厚180mmとした。

7. 【高意匠】500種類以上の多彩な外壁バリエーション

日本のRC造のマンション外壁は、形状が限られた「タイル」または「吹き付け塗装」が一般的です。
外壁（非耐力）1時間耐火構造認定取得のFEISタイガーモエンの外壁は、「COOL」・「モエンエクセラード」の500種類以上の色柄から選択できて、外観デザインの幅が拡がります。
また、タイルのようなはく離の心配がなく安心です。

■ FEISタイガーモエン対象製品：COOL・モエンエクセラード［規格 JIS A 5422］（横張り限定）
　厚さ：16mm・18mm・21mm　寸法：幅455mm×長さ1820mm・3030mm

適用条件

構造	鉄筋コンクリート造
部位	外壁（非耐力）
外壁仕上げ材	窯業系サイディング COOL・モエンエクセラード（6尺・10尺品）
外壁仕上げ材施工法	横張り　金具工法

※施工高さや耐風圧性能、下地条件などの詳細については最寄りの弊社営業所までお問い合わせください。

構造概要

構造概要・標準構成材料
壁厚			301mm～
鉄骨胴縁			一般構造用軽量形鋼　JIS G 3350 　または　一般構造用角形鋼管　JIS G 3466 一般部：－100×50×20×2.3mm、－100×50×2.3mm 目地部：－100×50×20×2.3mm（1本組みまたは2本組み）、－100×100×2.3mm
屋外側	面材	外装材	COOL・モエンエクセラード　窯業系サイディング　JIS A 5422　厚さ16,18,21mm、寸法455×1820,3030mm
		外装下地材	タイガーボード・タイプＺ-WR　強化せっこうボード（GB-F） JIS A 6901　厚さ15mm、寸法910×1820mm
	断熱材		ライザーボード　撥水グラスウール JIS A 9504 / JIS A 6301　厚さ50mm、寸法910×1820mm、密度32kg/m³
	透湿防水シート		透湿防水シート JIS A 6111　厚さ0.2mm以下　「モエン透湿防水シートシリーズ全種」
	外装鋼製下地		高耐食めっき鋼板（ZAM）または防錆塗装鋼材　※適切な防錆処理が施されていること一般部：－40×40×1.6mm　接合部用：－75×45×15×1.6mm
	支持金物		ブラケット90　高耐食めっき鋼板+カチオン塗装　厚さ2mm、L-90×50×50mm
屋内側	面材	内装材上張り・下張り	タイガーボード・タイプＺ　強化せっこうボード（GB-F（V）） JIS A 6901 厚さ12.5mm、寸法910×1820,2420,2730mm
	断熱材		アクリアウール　グラスウール JIS A 9521　厚さ100mm、寸法910×11000mm、密度16kg/m³
	防湿シート		住宅用プラスチック系防湿フィルム JIS A 6930　厚さ0.2mm以下「旭ファイバーグラス品番：00106325など」
	内装鋼製下地		建築用鋼製下地材　JIS G 3302 / JIS G 3313などスタッド：－40×40×0.45mm以上、－50×45×0.45mm以上　ランナー：－40×30×0.4mm以上振れ留め：－19×10×0.4mm以上

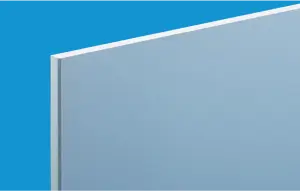

標準構成部材

	屋外側下地材	屋外側断熱材	屋内側下地材	屋内側断熱材
品名	タイガーボード・タイプＺ-ＷＲ（吉野石膏製）	ライザーボード（旭ファイバーグラス製）	タイガーボード・タイプＺ（吉野石膏製）	アクリアウール（旭ファイバーグラス製）
特長	優れた耐火性能に加え、防水性、防カビ性も備えたタイプ	高性能グラスウール密度32kg/m³に撥水加工した製品鉄筋コンクリート造（RC造）外断熱グラスウール	せっこうボードの耐火性能を強化したタイプ	高性能グラスウール密度：16kg/m³
規格	強化せっこうボード(GB-F) 不燃：NM-1498 JIS A 6901	不燃：NM-8605 JIS A 9504 / JIS A 6301	強化せっこうボード (GB-F(V)) 不燃：NM-8615 JIS A 6901	不燃：NM-3469 JIS A 9521
寸法	厚さ15mm 幅910mm×長さ1820mm	厚さ50mm 幅910mm×長さ1820mm （標準）	厚さ12.5mm 幅910mm×長さ1820,2420,2730mm	厚さ100mm 幅910mm×長さ11000mm （標準）
形状

外壁仕上げ材
品名	窯業系サイディング・COOL ・モエンエクセラード（6尺品・10尺品）

専用ブラケット
品名	ブラケット90	形状・寸法
品番	KNB90RS
梱包	50個/梱
材質	高耐食めっき鋼板　カチオン塗装
備考	外断熱対応

FEISタイガーモエン外壁1時間耐火構造認定番号

部位	防火区分	認定番号	構造方法などの名称
外壁（非耐力）	1時間耐火構造（横張り）	FP060NE-0255（2）	人造鉱物繊維断熱材充てん／両面化粧木繊維混入セメントけい酸カルシウム板・人造鉱物繊維断熱材・両面薬剤処理ボード用原紙張せっこう板表張／強化せっこうボード重裏張／軽量鉄骨下地外壁

※FEISタイガーモエンはCOOL・モエンエクセラードの金具施工・横張り限定となります。
